森瑞普M125系列360度旋转导电帽式滑环，滑环主体外径12.5mm，长度13.5毫米到23.5毫米可选，专门针对小型消费电子研发的一款微型帽式滑环。M125系列帽式核心工艺采用金-金接触点，保证了稳定性和使用寿命。 旋转端导线和静止端导线对应使用24色彩色导线，更加便于接线操作。导电环采用90度角V行槽设计，让接触面更多，让旋转更顺畅，力矩更低和动态电阻更低的特点。

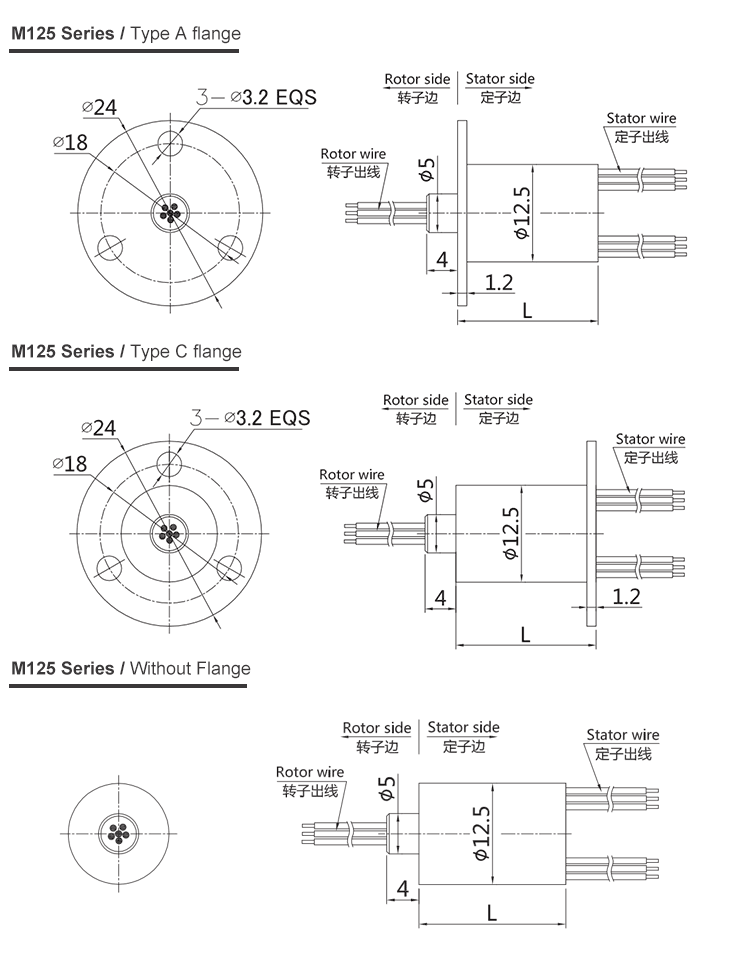

滑环外径 12.5mm，长度: 13.5毫米~23.5毫米；标准型号的防护等级为IP51；标准型号支持2~18路信号(每路2A)，可定制其它电流大小；扭矩非常小：不超过0.06N.m；标准化产品，有库存；一体化结构设计，安装方便；

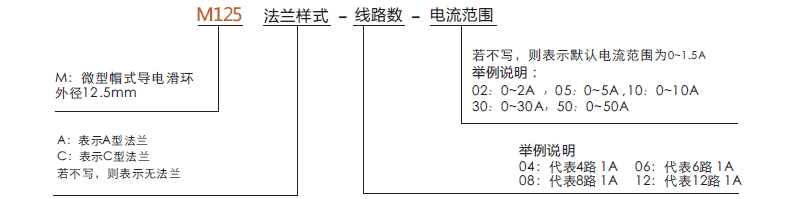

型号	线路（芯）数	每路最大电流	导线规格	长度L(mm)
M125-06	6	1.5A	镀银铁氟龙AWG30#	13.5
M125-12	12	1.5A	镀银铁氟龙AWG30#	18.2
M125-18	18	1.5A	镀银铁氟龙AWG30#	23.5
M125-0205	2	5A	镀银铁氟龙AWG22#	13.5
M125-0305	3	5A	镀银铁氟龙AWG22#	18.2
M125-0405	4	5A	镀银铁氟龙AWG22#	18.2

机械技术指标
工作寿命	参考值1000万转（按情况定）
额定转速	150转/分钟
工作温度	-30℃～80℃
工作湿度	0～85% RH
接触材料	金/金
壳体材料	塑料
转动扭矩	0.05N.m+0.01N.m/6路
防护等级	IP51

电气技术指标
参数	功率	信号
额定电压	0～240VAC/VDC	0～240VAC/VDC
绝缘电阻	≥300MΩ/300VDC	≥300MΩ/300VDC
导线规格	参考选型表格	参考选型表格
导线长度	标准长度150mm （可根据要求调整）
绝缘强度	300VAC@50Hz，60s
动态电阻变化值	< 0.01Ω

• 产品品牌:森瑞普
• 包装:塑料包装
• 规格:主体外径：12.5mm , 2~18线（1.5A/5A）电流
