森瑞普H1235系列是一款微型孔径过孔导电滑环，过孔直径12mm(适用任何孔径≤12mm的旋转装置)，外径为 35mm。H1235系列是一个小孔径小电流微型整体式结构的精密导电滑环，可以稳定传输5A电流（倍率*5A）或信号，可用于管道摄像机（管道摄像机器人）、水下监控摄像机、管道探测器、工业内窥镜、ccd视觉检测设备、智能装备机器视觉系统、智能装备机器视觉系统、贴标机、智能点胶机、手机贴膜机、自动化组装机、自动包封机、旋转LED灯、拆解机、自动插pin机、牙签自动包装机、全自动糊盒机、实验设备、生物检测仪

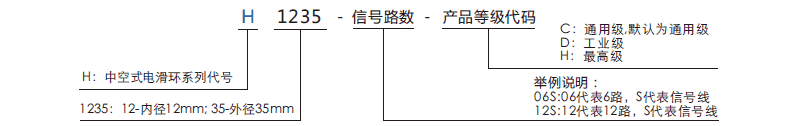

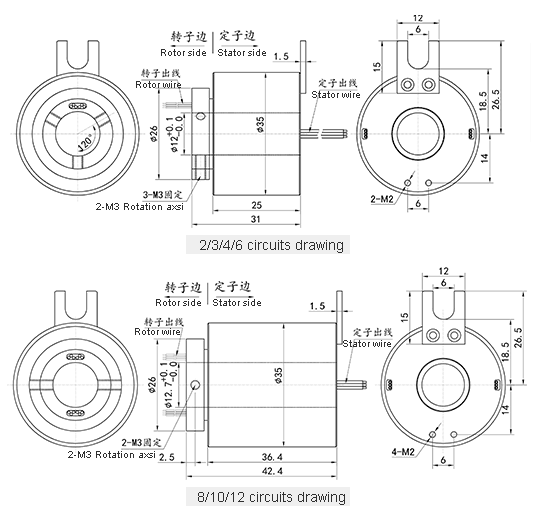

| 型号 | 线路数（信号或0-5A） | 长度L(mm) |
| H1235-0205 | 2 | 25 |
| H1235-0305 | 3 | 25 |
| H1235-0405 | 4 | 25 |
| H1235-0605 | 6 | 25 |
| H1235-0805 | 8 | 36.4 |
| H1235-1005 | 10 | 36.4 |
| H1235-1205 | 12 | 36.4 |
*注：N个5A电流环并起来可做1路N*5A电流使用，比如：2环5A并起来可做1路10A使用；
| 机械技术指标 | |
| 工作寿命 | 参考产品等级选型表 |
| 额定转速 | 参考产品等级选型表 |
| 工作温度 | -30℃～80℃ |
| 工作湿度 | 0～85% RH |
| 接触材料 | 参考产品等级选型表 |
| 壳体材料 | 铝合金 |
| 转动扭矩 | 0.05N.m+0.02N.m/6路 |
| 防护等级 | IP51 |
| 电气技术指标 | ||
| 参数 | 功率 | 信号 |
| 额定电压 | 0～240VAC/VDC | 0～240VAC/VDC |
| 绝缘电阻 | ≥500MΩ/500VDC | ≥500MΩ/500VDC |
| 导线规格 | AWG26#镀银铁氟龙 | AWG26#镀银铁氟龙 |
| 导线长度 |
标准长度300mm （可根据要求调整） |
|
| 绝缘强度 | 500VAC@50Hz，60s | |
| 动态电阻变化值 | < 0.01Ω | |
| 产品等级代号 | 最高转速 | 工作寿命 | 接触材料 |
| C（通用级） | 250RPM | 2000万转 | 贵金属 |
| D（工业级） | 600RPM | 6000万转 | 镀金-镀金 |
| H（高端级） | 1000RPM | 1.5亿转 | 金合金 |
