森瑞普H0522系列是一款微型孔径过孔导电滑环，过孔直径5mm(适用任何孔径≤5mm的旋转装置)，外径为 22mm。H0522系列是一个小孔径小电流微型整体式结构的精密导电装置，可以稳定传输5A电流（倍率*5A）或2A信号，可用于LED舞台灯、可旋转LED户外照明灯、智能家居安防机器人系统、可旋转LED壁灯、智能机器人等各种需要360°旋转导电或传输各种控制信号的装置。

产品特点

支持每路信号(2A)、电流（5A，可选做倍率*5A，如10A/每路）；内径5mm，外径22mm；额定转速：250RPM；标准型号支持2~4路（每路10A）电流或2~24信号(每路2A)信号，可定制更多通路数；接触材料采用贵金属+超硬镀金处理；电阻波动小，接触电阻小，保证优良的传输性能；

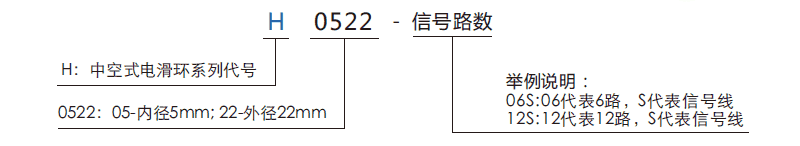

订购型号说明

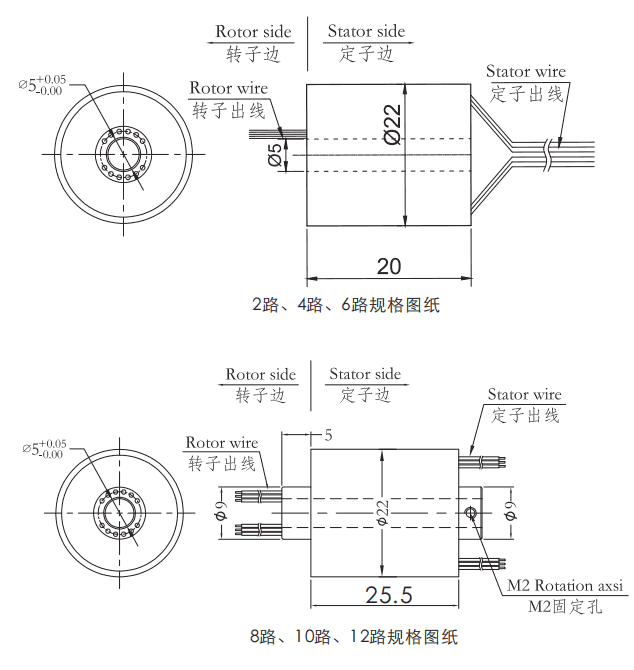

外形图纸

标准型号列表

型号	线路数（信号或0-2A）	长度L(mm)
H0522-02S	2	20
H0522-03S	3	20
H0522-04S	4	20
H0522-06S	6	20
H0522-08S	8	25.5
H0522-10S	10	25.5
H0522-12S	12	25.5

h0522系列滑环技术规格参数

机械技术指标
工作寿命	2000万转（参考值，视工作环境而定）
额定转速	250RPM
工作温度	-30℃～80℃
工作湿度	0～85% RH
接触材料	参考产品等级选型表
壳体材料	铝合金/工业塑料
转动扭矩	0.05N.m+0.02N.m/6路
防护等级	IP51

电气技术指标
参数	功率	信号
额定电压	0～240VAC/VDC	0～240VAC/VDC
绝缘电阻	≥500MΩ/500VDC	≥500MΩ/500VDC
导线规格	AWG28#镀银铁氟龙	AWG28#镀银铁氟龙
导线长度	标准长度300mm （可根据要求调整）
绝缘强度	500VAC@50Hz，60s
动态电阻变化值	< 0.01Ω

h0522产品等级

产品等级代号	最高转速	工作寿命	接触材料
C（通用级）	250RPM	2000万转	贵金属
D（工业级）	600RPM	6000万转	镀金-镀金

• 产品品牌:森瑞普
• 包装:塑料包装
• 规格:孔径：5mm ，外径：22mm
